Wire Loop Box Installasjonsveiledning for prefabrikert betong

Feil mellomrom, løs feste, skadet beskyttelsestape eller betong som kommer inn i fordypningen kan gjøre ledningsløkker vanskelige å åpne og justere under montering av panel. For prefabrikkerte betongfabrikker begynner pålitelig installasjon med å velge riktig sløyfeboks, sjekke produksjonstegningene og plassere hver enhet nøyaktig på forskalingen. Denne veiledningen forklarer hele prosessen, inkludert fabrikkinstallasjon, inspeksjon før-støping, kontroller av utforming og-tilkobling på stedet, og hjelper deg med å redusere installasjonsfeil og forbedre påliteligheten til prefabrikerte veggskjøter.

Hva er en Wire Loop Box?

En trådsløyfeboks er en-innstøpt komponent som brukes til å koble ferdige betongveggpaneler til andre veggpaneler eller betongsøyler.

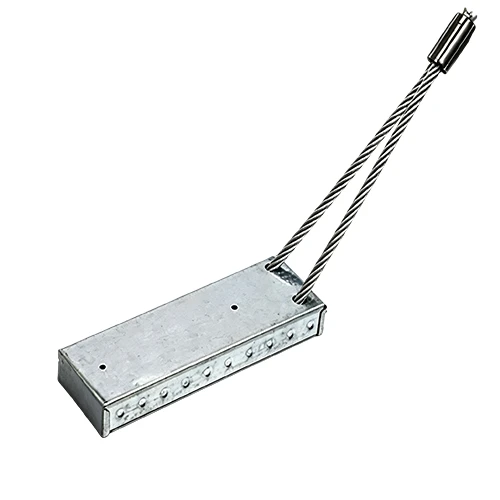

Den består vanligvis av en galvanisert stålboks, en fleksibel ståltauløkke, en kompresjonshylse og et beskyttende deksel. Under prefabrikata er stålboksen festet til sideforskalingen mens wireløkken forblir foldet inne i utsparingen.

Etter at de ferdigstøpte panelene er satt opp, åpnes løkkene inn i den vertikale skjøten. En armeringsstang legges gjennom de overlappende løkkene, og skjøten fylles med spesifisert fugemasse.

Trådløkkeboksene, armeringen og herdet fugemasse fungerer sammen som et komplett koblingssystem.

Hvor brukes Wire Loop-bokser?

Du kan bruketrådløkkebokseri vertikale skjøter hvor prefabrikerte betongelementer trenger en pålitelig mekanisk forbindelse. Vanlige bruksområder inkluderer vegg-til-veggskjøter, vegg-til-søyleforbindelser, innvendige skillevegger og utvendige prefabrikerte veggpaneler.

De er spesielt nyttige når du trenger en tilkobling som kan klargjøres på fabrikken og fullføres raskt på stedet. Boksene støpes inn i panelkanten, mens wireløkkene forblir beskyttet under transport. Etter montering åpner du løkkene, setter inn den angitte vertikale armeringsstangen og fuger skjøten.

Du bør velge bokstype, sløyfelengde og avstand i henhold til godkjent koblingsdesign, paneltykkelse, fugebredde og nødvendig lastoverføring. Ikke velg produktet kun etter boksstørrelse eller utseende.

Hva bør du sjekke før installasjon?

Før du installerer trådsløyfebokser, bør du bekrefte tilkoblingskravene og produktdetaljene for å unngå posisjoneringsfeil eller problemer med plassering.

Bokstype og størrelse

Sjekk om prosjektet krever en enkelt ellerdobbel ledningsløkkeboks. Bekreft stålboksens dimensjoner og ståltaudiameter.

Løkkelengde

Sørg for at løkkefremspringet samsvarer med den utformede fugebredden og koblingsdetaljene.

Installasjonsavstand

Følg godkjent tegning for vertikale avstander og kantavstander. Ikke kopier dimensjoner fra et annet prosjekt.

Installasjonsretning

Bekreft at hver boksåpning vender mot den fremtidige panelskjøten og er på linje med det tilstøtende prefabrikerte elementet.

Forsterkning Klarering

Sjekk at det innebygde ståltauet ikke forstyrrer armering, løfteankere eller andre innsatser.

Produktets tilstand

Inspiser boksen, ståltauet, kompresjonshylsen og beskyttelsestapen for deformasjon, skade eller korrosjon før støping.

Hvordan installere Wire Loop Boxes i Precast Factory

En konsistent installasjonsprosess hjelper deg med å redusere posisjoneringsfeil, forbedre produksjonseffektiviteten og sikre at trådsløyfeboksene er klare for pålitelige ferdigstøpte veggforbindelser etter støping.

Inspiser Wire Loop-boksene

Før installasjon, sjekk hver trådsløyfeboks for å sikre at den samsvarer med produksjonstegningen din. Inspiser stålboksen, ståltauet, kompresjonshylsen og beskyttelsestapen for skade, deformasjon eller korrosjon. Bekreft at løkkelengden og bokstypen er riktig før du flytter produktet til formen. Å bytte ut en feil komponent før støping er mye enklere enn å reparere et ferdig prefabrikert panel.

Merk installasjonsposisjonene

Bruk godkjent produksjonstegning for å markere hvert monteringspunkt på sideforskalingen. Mål fra ett fast referansepunkt, for eksempel bunnen av panelet, i stedet for å måle fra en boks til den neste. Denne metoden hjelper deg med å opprettholde nøyaktig avstand og reduserer kumulative målefeil under batchproduksjon.

Bruk en gjenbrukbar posisjoneringsstrimmel

Hvis du produserer de samme veggpanelene gjentatte ganger, bør du vurdere å bruke en gjenbrukbar kryssfiner eller stålposisjoneringslist. En posisjoneringslist lar deg plassere flere wireløkkebokser raskt samtidig som avstanden holdes konsekvent. Det kan redusere måletiden, forbedre repeterbarheten og forenkle kvalitetsinspeksjoner. Verifiser alltid posisjoneringslisten mot siste produksjonstegning før hver produksjonskjøring.

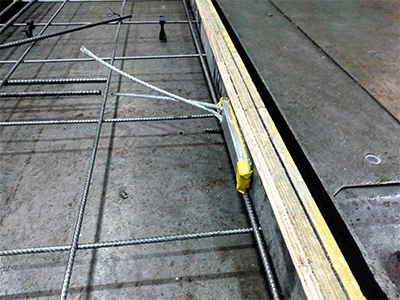

Fest boksene til forskalingen

Fest hver wireløkkeboks tett mot forskalingen ved hjelp av de forhåndsstansede festehullene og passende festemidler for formsystemet ditt. Etter installasjon, kontroller at boksen ikke beveger seg eller roterer når den trykkes for hånd. En sikkert festet boks er mindre sannsynlig å forskyve seg under armeringsplassering, betongstøping eller vibrasjon.

Sjekk ståltauposisjonen

Bekreft at det innebygde ståltauet følger den nødvendige retningen og har nok klaring fra armering, løfteankere og andre innebygde komponenter. Ståltauet skal forbli rett uten skarpe bøyninger eller vendinger. Hvis det oppstår interferens, se gjennom armeringsoppsettet i stedet for å modifisere ståltauet.

Forsegl boksens åpning

Inspiser beskyttelsestapen eller dekselet før du støper betong. Den skal tette åpningen helt og holde wireløkken brettet inne i boksen. Et skadet deksel kan tillate betongslurry å komme inn i fordypningen, noe som gjør løkken vanskelig å åpne etter avforming.

Fullfør en for-hellinspeksjon

Før støping, utfør en siste inspeksjon av hver installert trådsløyfeboks. Sjekk modell, mengde, plassering, avstand, installasjonsretning og festetilstand. Du bør også bekrefte at beskyttelsesdekslene er intakte og at det er tilstrekkelig klaring rundt det innebygde ståltauet. Registrering av disse sjekkene bidrar til å forbedre produksjonskonsistensen og sporbarheten.

Hell og komprimer betongen

Hell betong forsiktig rundt de innebygde trådløkkeboksene og komprimer den jevnt. Unngå å slå direkte på stålboksen med betongslangen eller vibratoren, da overdreven støt kan flytte boksen eller skade beskyttelsesdekselet. Riktig komprimering sikrer at forankringsområdet er fullt støttet samtidig som kassen holdes riktig plassert.

Inspiser boksene etter avforming

Etter at panelet har oppnådd ønsket avformingsstyrke, fjern forskalingen og inspiser hver wireløkkeboks. Sjekk for riktig plassering, rengjør fordypningsåpninger, betonglekkasje, skadede stålbokser eller sprekker rundt panelkanten. La trådløkkene være brettet inne i esken under lagring og transport for å beskytte dem mot utilsiktet skade frem til installasjon på stedet.

Hvordan fullføres Wire Loop-tilkoblingen på stedet?

Etter at de ferdigstøpte elementene er levert og plassert, fjernes beskyttelsestapen, og trådløkkene åpnes inn i den vertikale skjøten. Sløyfene fra tilstøtende veggpaneler skal justeres og overlappe i henhold til godkjent koblingstegning.

Den angitte vertikale armeringsstangen føres deretter gjennom løkkene, og skjøten forsegles og fylles med passende fugemasse. Fugemassen skal flyte rundt ledningsløkkene, armeringen og boksutsparingene for å danne den fullførte forbindelsen.

For prefabrikken er nøyaktig boksavstand, installasjonshøyde, sløyferetning og projeksjon spesielt viktig. Feil under støping kan gjøre løkkene vanskelige å justere når panelene når stedet. Det endelige armeringsarrangementet, fugebredden og fugingsprosedyren skal alltid følge godkjent prosjektdesign.

Vanlige problemer med installasjon av kabelsløyfeboks

Du kan forhindre de fleste wireløkkeboksfeil ved å kontrollere plassering, fiksering, forsegling og armeringsklaring før betongstøping.

Feil mellomrom

Hvis du installerer bokser med feil avstand, kan det hende at løkkene ikke samsvarer med den godkjente koblingsdesignen. Følg alltid siste produksjonstegning.

Løs festing

En løs boks kan bevege seg under helle eller vibrasjon. Sørg for at hver boks sitter godt mot forskalingen.

Feil installasjonsretning

Boksåpningen skal vende mot den fremtidige skjøten. En omvendt boks kan gjøre løkken vanskelig eller umulig å bruke.

Skadet beskyttelsestape

Revet eller løs tape kan tillate betongslurry å komme inn i fordypningen.

Forsterkningsinterferens

Sjekk at ståltauet ikke kommer i konflikt med armering, løfteankere eller andre innsatser.

Betonglekkasje inn i boksen

Tett mellomrom mellom boksen og forskalingen for å holde fordypningen ren.

Åpne løkker før transport

Hold løkkene foldet under lagring og transport for å unngå bøyning eller støtskader.

Tvinge feiljusterte løkker

Ikke tving stangen gjennom feiljusterte løkker. Sjekk panelposisjonen og boksens installasjon først.

Konklusjon

Pålitelig installasjon av trådsløyfeboks avhenger av nøyaktig plassering, sikker forskalingsfeste, effektiv forsegling og konsekvent inspeksjon. Standardiserte installasjonsverktøy og forhåndskontroller-kan hjelpe prefabrikker med å redusere feil og forbedre batchproduksjonseffektiviteten.

Send ønsket esketype, løkkelengde, mengde og tegninger for å sjekke tilgjengelige spesifikasjoner og leveringsalternativer.
